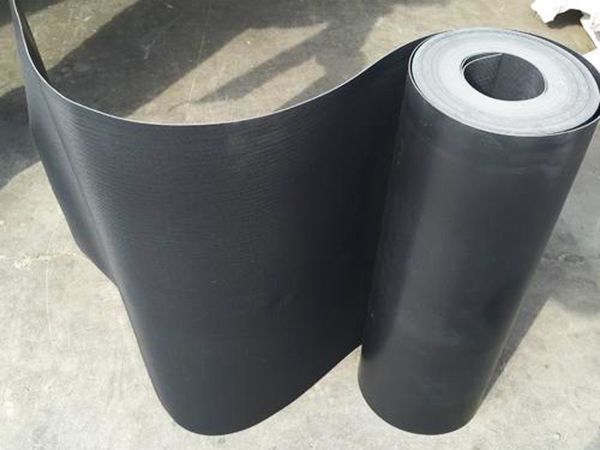

三元乙丙橡胶防水卷材采用具有先进水平的冷喂料挤出连续硫化工艺装备，选用优质的三元乙丙橡胶和原铺材料，添加炭黑补强剂、纳米改性剂、增塑剂、硫化促进剂等加工助剂，经密炼、精炼、过滤、挤出成型、连续硫化、检验等工序，加工制成的高弹性合成高分子防水卷材。

优异的抗老化性能、使用寿命可达50年。

防水卷材以聚乙烯树脂为主要防水层，双面复合聚丙烯长丝无纺布为补强层，并采用热熔直压工艺进行复合成型（低档产品采用二次复合 成型过程）。

主防水层的聚乙烯薄膜由具有良好抗穿刺性的线性低比例聚乙烯树脂制成。同时，添加辅助材料以改善线圈的主要防水层的柔韧性和粘合性。加入炭黑和抗氧化。改善线圈主防水层的耐老化性。

表面增强层采用新型的聚丙烯长丝热轧纺粘无纺布。主要功能是：增加芯层（主防水层）的整体抗拉强度，并减小芯层的厚度；增加芯层的表面粗糙度使芯层起保护作用；提供可粘结的网孔结构。

用作复合线圈表面增强层的无纺布结构，其厚度的约40％与聚乙烯树脂的不渗透层粘结在一起，以确保表面层和不渗透层牢固粘结；约60％的厚度提供了防水卷材的主体。该层与结构粘合剂层之间的粘合可确保粘合剂完全粘合到不渗透层上，而防水结构是切向不可渗透的。

适用于各种屋面、地下室、隧道等建筑物防水工程；民用与工业建筑的屋面及地下工程、贮水池、市政、桥梁、地铁、隧道、水坝等工程防水，尤其适用于耐久性、耐腐蚀性要求高和易变形的重点防水工程。

防水卷材必须严格按照屋顶工程质量验收规范和设计规定进行构造。底层应具有一定程度的强度，屋顶上不应有任何稻壳，松散，不均匀，灰尘和异物，并且必须清除仓库的接缝。要求基层是干燥的并且水分含量小于8％。

通常，基层发白，没有明显的水痕，或者将1m×1m的油毡平放在干净的平坦表面上3-4h。如果用油毡覆盖的基础层的表面颜色仍然与周围未覆盖的部分相同，并且没有明显的水印，则水分含量已达到要求。

方法使用热熔喷枪烘烤熔融线圈的粘结表面。线圈和基层可以完全粘结，点粘结或条粘结。面积取决于坡度。对于粘结，应烘烤页岩的表面，直到沥青融化并在烘烤前覆盖页岩薄片为止。重叠的线圈应烘烤并压实。多余的沥青必须从重叠的边缘挤出。

线圈的长边搭接，全焊法不小于70mm，点焊和条焊不小于100mm；短边搭接，全粘结不小于100mm，空敷，点焊和条形粘结不小于150mm。当采用双层方法时，上下线圈应错开1/3或1/2宽度，并采用不同的接缝。在屋顶的阴阳角处，檐槽，檐槽，屋顶脊，重叠和闭合的节点，不允许出现褶皱，凹陷，边缘翘曲，分层和打滑。冷粘合方法也可以用于建筑。

防水卷材施工完成后，请自己观察并检查施工质量。请勿穿钉鞋进行操作。如果建筑材料易燃，则应注意防火安全，并应提供灭火设备。防水卷材应垂直放置在通风处，避免阳光直射或接触热源。

执行GB18173.1-2012标准
